Produkta apraksts
Izmanto hidrauliskajām piedziņām atvērtās cilpas shēmās.
LA4VSO aksiālajam virzuļa mainīgajam sūknim ir noteikta pašsūkšanās spēja, taču pašsūkšanās augstums nedrīkst pārsniegt 500 mm, un ir stingri aizliegts uzstādīt eļļas filtru uz iesūkšanas caurules. Sūkšanas caurules diametrs nedrīkst būt mazāks par ieteicamo vērtību. Turklāt pašsūknēšanas laikā sūknis ir jānoregulē uz pilnu novirzi.
Kad ātrums pārsniedz 1500 apgr./min., ieteicams izmantot eļļas padevi, un eļļas padeves spiediens ir aptuveni 0,7 MPa. Atvērtā sistēmā eļļas padeves sūkņa plūsmas ātrumam jābūt 130% no sūkņa, bet slēgtā sistēmā eļļas padeves sūkņa plūsmas ātrumam jābūt 35% no sūkņa.
Zems trokšņa līmenis, plašs plūsmas diapazons, augsts spiediens un augsta veiktspēja. Plaši izmanto vieglās rūpniecības iekārtās (piemēram, iesmidzināšanas formēšanas mašīnās, dobās formēšanas mašīnās, liešanas mašīnās, apavu mašīnās utt.). Kalšanas iekārtas (piemēram, cauruļu liekšanas mašīnas, hidrauliskās preses, liekšanas mašīnas utt.). Metalurģijas tehnika, ostu tehnika un citas nozares.
Sūkņa jauda ir proporcionāla tā rotācijas ātrumam un darba tilpumam; bezpakāpju pārvietojuma regulēšanu var īstenot, regulējot tās pagriešanas plāksnes pagriežamo leņķi.
※ Ar caurejošās vārpstas struktūru, kas spēj veidot kombinētu sūkni;
※ Pozīcijas ierobežojumu atgriešanas mehānisms;
※ Sfērisks plūsmas sadalījums, virzulis ir slīps ap vārpstu;
Iespējas:
※ Aprīkots ar pagriešanas plāksnes pagriešanas leņķa indikatoru;
※ bezpakāpju mainīga nobīde;
※ Lieliska sūkšanas veiktspēja;
※ Nominālais darba spiediens 35 MPa,
※ ātra vadības reakcija;
※ zems trokšņa līmenis;
※ Ilgs kalpošanas laiks;
※ Lieliska jaudas / svara attiecība;
※ Modulārais dizains;
※ Piedziņas vārpsta spēj izturēt aksiālo un radiālo slodzi;
※ izvēles uzstādīšanas pozīcija;
※ Tas var darboties ar HF šķidrumu, lai pazeminātu darbības parametru.
Specifikācijas dati
|
Izmērs |
40 |
71 |
125 |
180 |
250 |
355 |
500 |
|
|
Nobīde cm3/r |
40 |
71 |
125 |
180 |
250 |
355 |
500 |
|
|
Maksimālais ātrums apgr |
2600 |
2200 |
1800 |
1800 |
1500 |
1500 |
1320 |
|
|
Maksimālā izejas plūsma |
N=nmax L/min |
104 |
156 |
225 |
324 |
375 |
532 |
600 |
|
N=1500rpm L/min |
60 |
107 |
186 |
270 |
375 |
532 |
- |
|
|
Maksimālā jauda |
N=nmax kw |
61 |
91 |
131 |
189 |
219 |
310 |
385 |
|
N=1500rmp kw |
35 |
52 |
109 |
158 |
219 |
310 |
- |
|
|
Maksimālais griezes moments (ΔP=35Mpa) Nm |
223 |
396 |
696 |
1002 |
1391 |
1976 |
2783 |
|
|
griezes moments (ΔP=35Mpa)Nm |
64 |
113 |
199 |
286 |
396 |
564 |
795 |
|
|
Svars kg |
40 |
54 |
87 |
103 |
186 |
206 |
318 |
|

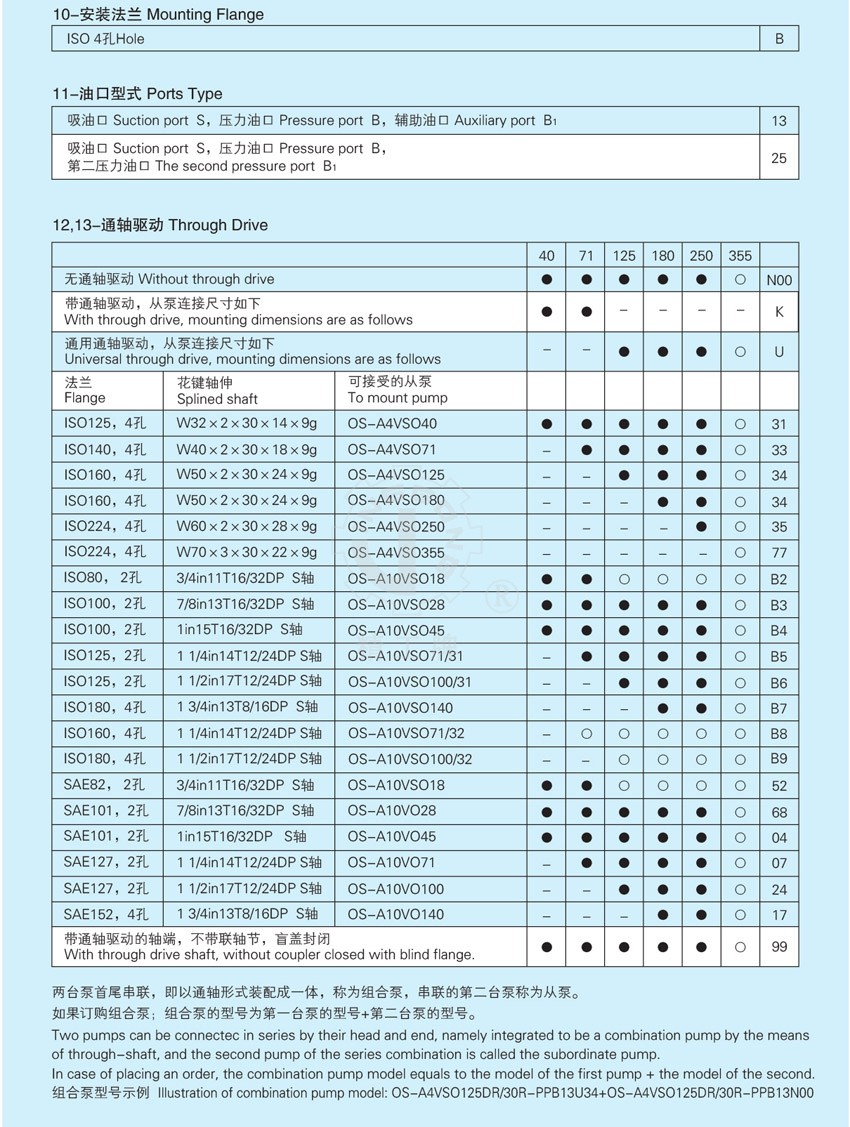

Pasūtījuma informācija: atlasiet Blokshēma
Piezīme: Kad tiek izmantota tabula, lūdzu, aizpildiet kreiso rindu kodu domuzīmes apgabalā un norādiet mums, kura koda informācija sastāv no konstrukcijas, pārvietojuma, montāžas atloka. izejas vārpsta un pieslēgvietas. Ja specifikācijas nav tabulā vai jums ir īpašas prasības, lūdzu, sazinieties ar mums (Whatsapp{0}}).
